その他/伸張&変形可能なプリプレグ（ET40）

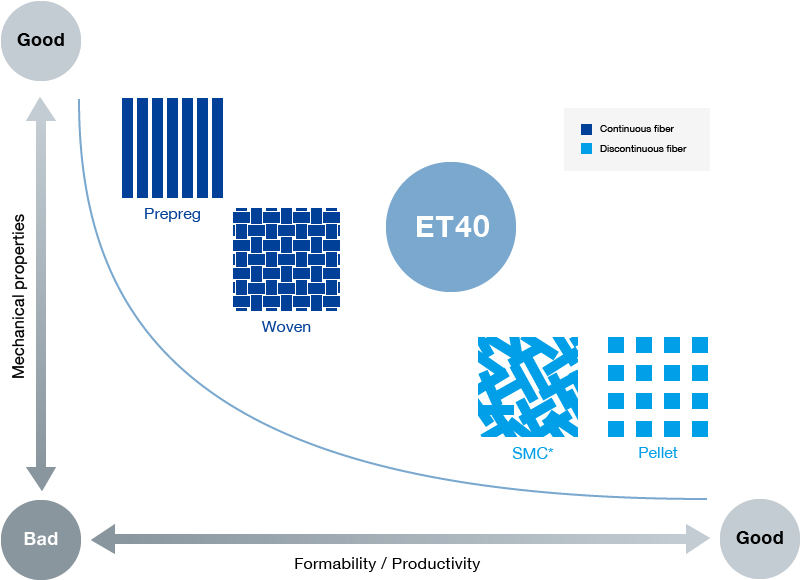

トレカ®プリプレグET40は、高い機械特性と優れた賦形性を同時に実現する革新的なプレプレグです。ETはExtensible（伸張可能）とTransformable（変形可能）を表し、ET40はその程度が40%であることを示します。賦形性に優れているため、従来のUDプリプレグと同等の機械特性で、圧縮成形による複雑な成形が可能です。このような特長により、自動車部品等の大量生産用途においてサイクルタイムが大幅に短縮され、生産性が向上します。
特長
トレカ®プリプレグET40
加工技術
ET40は、制御された方法でUDプリプレグにスリットを入れ、繊維束が規則的に同じ方向に配向する一方向SMC材料の一種として製造します。この方法では、成形工程で繊維束が一貫して規則的に流れるため、リブや深絞りなどの複雑な形状に成形できます。同時に、伸張性と変形性に優れた性質により、均質な積層構造を維持できます。ET40は、特定のスリットパターンにより、均質な表面外観、UDプリプレグ並みの剛性、同比80%の強度を達成できます。

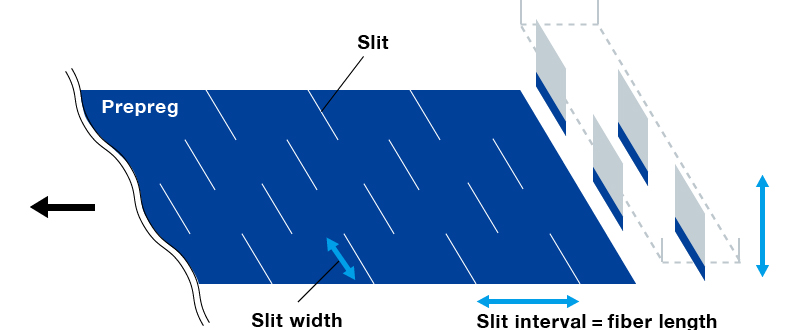

UDプリプレグに導入する特殊スリットパターン。
均質積層構造
ソリューション
ET40は、制御された方法でUDプリプレグにスリットを入れ、繊維束が規則的に同じ方向に配向する一方向SMC材料の一種として製造します。この方法では、成形工程で繊維束が一貫して規則的に流れるため、リブや深絞りなどの複雑な形状に成形できます。同時に、伸張性と変形性に優れた性質により、均質な積層構造を維持できます。ET40は、特定のスリットパターンにより、均質な表面外観、UDプリプレグ並みの剛性、同比80%の強度を達成できます。

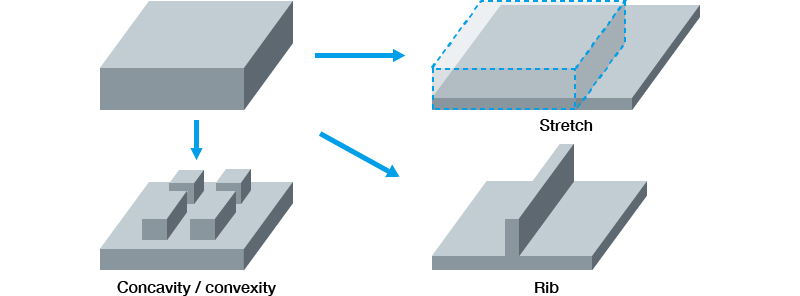

圧縮成形による3D成形

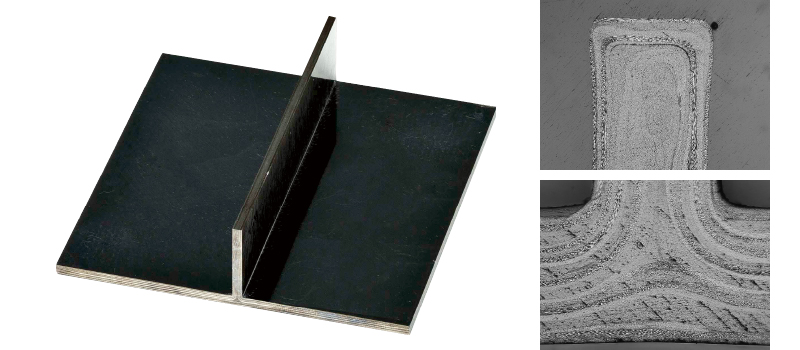

圧縮成形によるトレカ®プリプレグET40の3D成形
金属構造用補強材
| 4ply [0]4 | 16ply [0]16 | |
|---|---|---|
| UDプリプレグ スプリングバック |
 |
|
| ET40 複数層は同時にドレープ加工できますが、スプリングバックはできません |
 |
 |
* FAW = 150g/m2

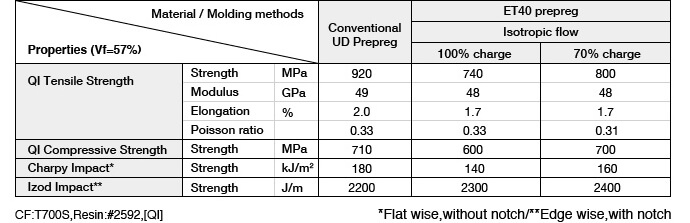

ストレッチ成形後の機械特性（等方性フロー）
準等方性スタックシーケンスでは、各層にスリットが導入されてもET40の引張弾性率は低下しません。
ET40の引張強度と衝撃強度は約20%しか低下しません。
適用対象プリプレグ
ET40には、あらゆる種類のUDプリプレグおよび樹脂システムを適用できます。

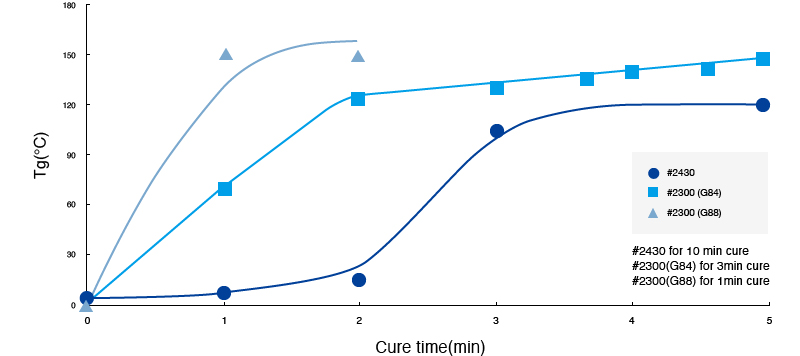

ET40では、圧縮成形用に3種類の速硬化樹脂システムを使用できます。
