其他/可拉伸变形预浸材料(ET40)
东丽卡®预浸材料ET40是一种可同时实现卓越的机械特性与赋形性的革新型预浸材料。ET表示Extensible(可拉伸)与Transformable(可变形),ET40则表示可实现40%的可拉伸和变形。由于该产品具有优异的赋形性,其拥有与以往UD预浸料相同的机械特性,可通过压缩成型进行复杂的成型。基于此类特点,可大幅缩短汽车零配件等大量生产的生产周期并提高生产效率。

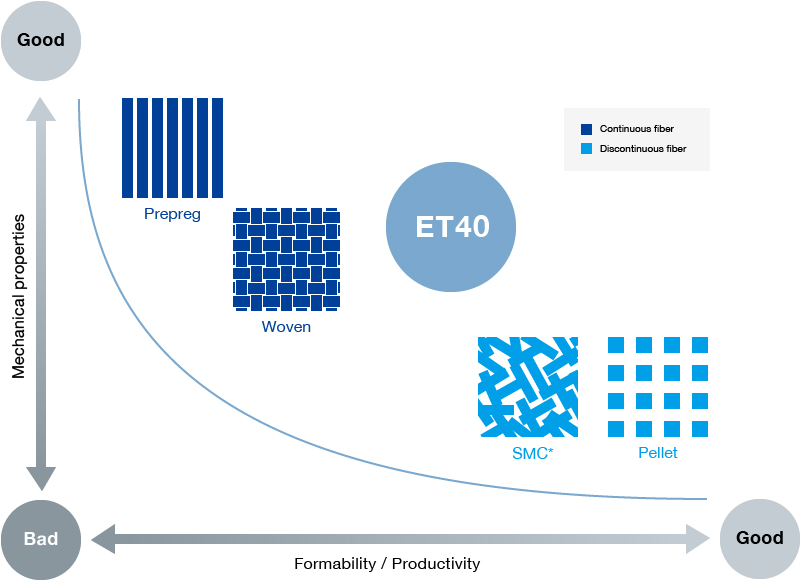

优势
东丽卡®预浸材料ET40
加工技术
ET40是通过在UD预浸料中以受控方式切缝而制成,作为单向SMC材料的一种,纤维束具有规律地沿着相同方向排列的特点。该方法可在成型工序中保持纤维束的一致性和规则性,因此可做成肋条及深冲等复杂形状。同时通过其优秀的可拉伸性及变形性,可保持均匀的层压结构。由于采用了特有的切缝模式,ET40能够具有均匀的表面外形,并达到与UD预浸料同等的刚性以及80%的强度。
在UD预浸材料中引进特殊切缝模式。

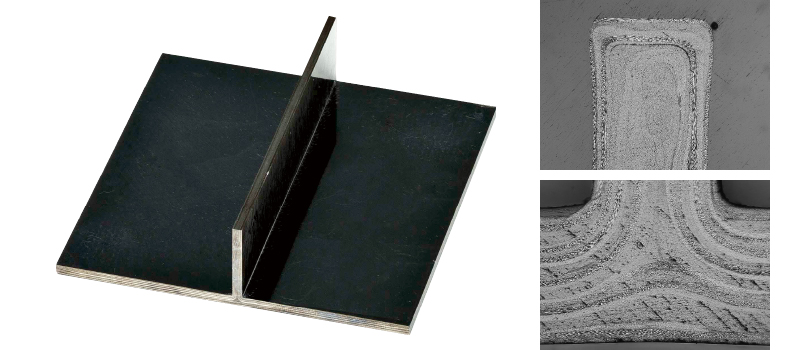

均匀的层压结构
解决方案
ET40是通过在UD预浸料中以受控方式切缝而制成,作为单向SMC材料的一种,纤维束具有规律地沿着相同方向排列的特点。该方法可在成型工序中保持纤维束的一致性和规则性,因此可做成肋条及深冲等复杂形状。同时通过其优秀的可拉伸性及变形性,可保持均匀的层压结构。由于采用了特有的切缝模式,ET40能够具有均匀的表面外形,并达到与UD预浸料同等的刚性以及80%的强度。

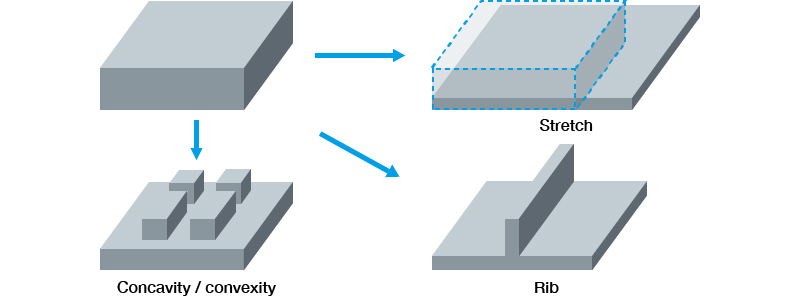

基于压缩成型的3D成型
基于压缩成型的东丽卡®预浸材料ET40的3D成型
金属结构加固材料
4ply [0]4 | 16ply [0]16 | |
---|---|---|
UD预浸材料 回弹 |
||
ET40 可同时叠加多层,但不会回弹 |
* FAW = 150g/m2

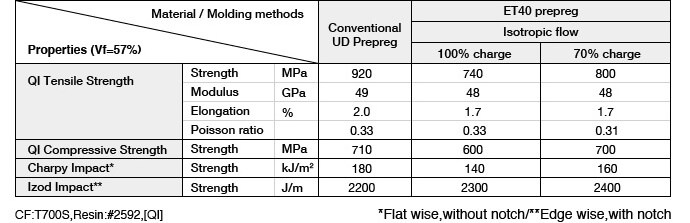

拉伸成型后的机械特性(等方性流体)
在准等方性堆叠材料中,即使各层引进缝隙结构,ET40的拉伸模量亦不会降低。
ET40的拉伸强度和冲击强度仅下降约20%。
适用对象预浸材料
ET40适用于各类UD预浸材料及树脂系统。

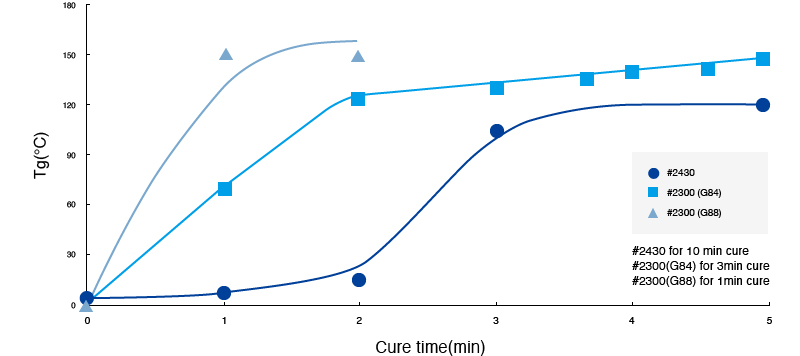

3种快速固化树脂系统可用于ET40的压缩成型。
